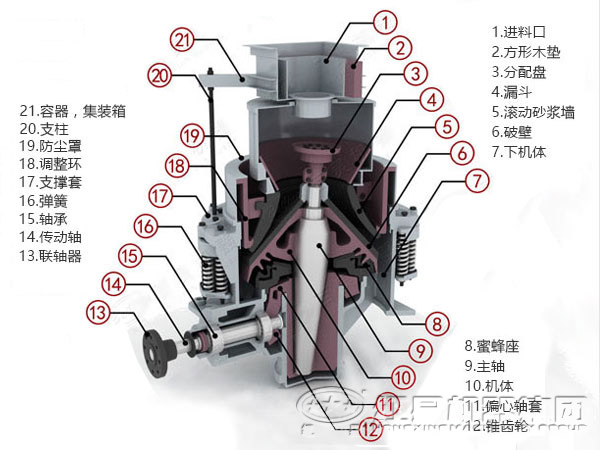

圓錐破碎機主要包括機架、主軸、固定外錐及襯板、偏心套、可動內錐及襯板、保險裝置、潤滑系統等幾部分組成。
機架是圓錐破碎機的裝配基礎，由上架體和下架體組成，前者是焊接件，后者是整體鑄鋼件，兩者通過液壓缸相連接，內有耐磨襯板和保護罩。
主軸與機架的下架體中心輪毅采用錐面小過盈配合裝配，主軸開有軸向和徑向潤滑油孔。
偏心套內部安裝有高鉛青銅襯套；通過螺釘固定上去，下部通過螺栓安裝有大錐齒輪和止推軸承。當偏心套轉動時，就帶動動錐作旋擺運動。
動錐鉸裝于點，其下端插在偏心襯套中，動錐上部采用螺栓連接固定給料板組件，下部安裝有球面軸瓦。動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻進料口尺寸大小合適。
它是靜置于機器上的，是機架的一部分，定錐上部安裝的是給料料斗，為了防止錐體磨損在內表面裝有環形傘狀錳鋼襯板，定錐外部是與調整環配合的梯形螺紋。
支撐套與架體連接處由彈簧壓緊，當圓錐破碎機內落入金屬塊等不可破碎物體時，彈簧即產生壓縮變形，排出異物，發揮保險作用，防止機器損壞。
采用集中稀油潤滑系統，當需要調整排料口大小時可啟動液壓站通過推動缸進行調整，當不能破碎物料進入破碎腔時，彈簧安全裝置能保護設備不受破壞。
