優勢利用沖擊力進行破碎，成品粒型好，二次破碎常用設備
應用范圍：廣泛用于建材、能源、交通、鐵路、砂石料場、礦山開采、煤礦開采、混凝土攪拌站等行業。
適用物料：石灰石、煤、石膏、混凝土、頁巖、電石、白云石、鐵礦石、石英石、花崗巖、河卵石等。
生產能力
≤800t/h
進料粒度
≤800mm
電機功率
37-710kw
0371-67772727
反擊式破碎機結構簡單、能耗小、生產能力強
反擊式破碎機（簡稱反擊破、反擊破碎機）是一種新型高產率的碎石設備，特點是構造簡單、破碎比大、能耗小、生產能力強，并有選擇性的碎石作用，破碎出的成品多呈立方體，無張力和裂縫，粒型十分好，可用于破碎進料粒度不超過500mm，抗壓強度不超過350MPa的中等硬度物料的粗、中、細碎，是各大砂石生產線中的常用的二次破碎設備。

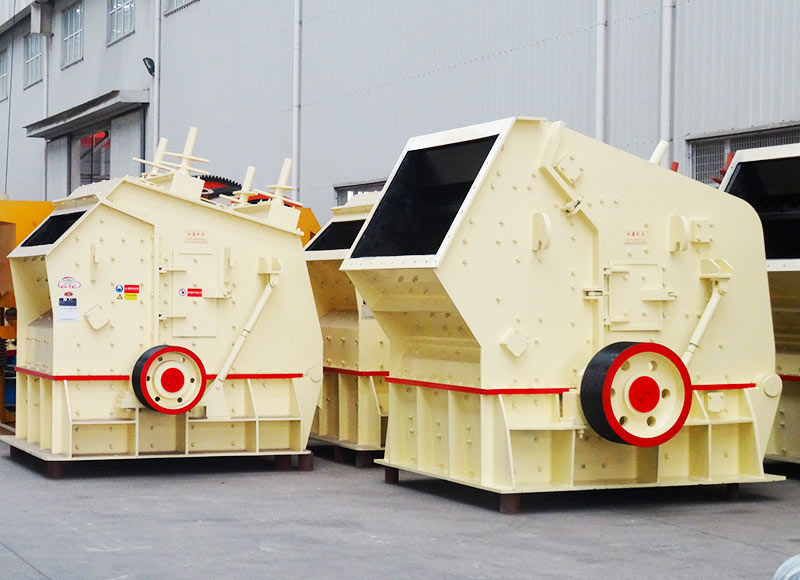

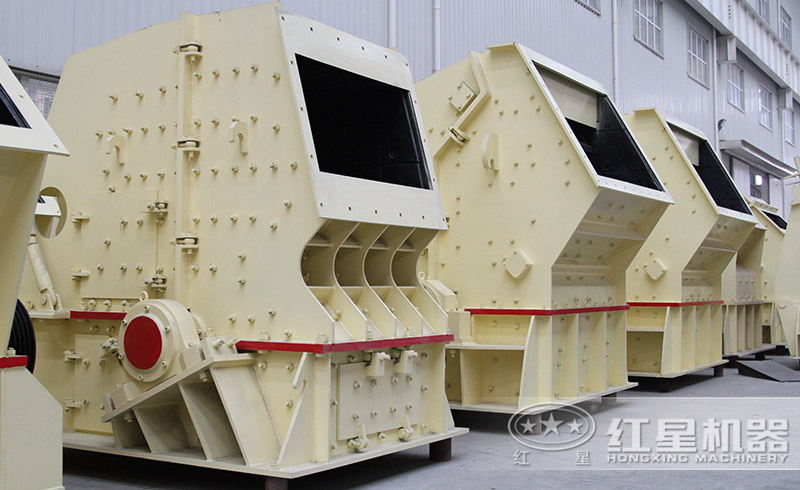

紅星反擊破碎機風采圖
紅星反擊破碎機種類齊全、型號眾多，可現貨供應，也可提供定制服務

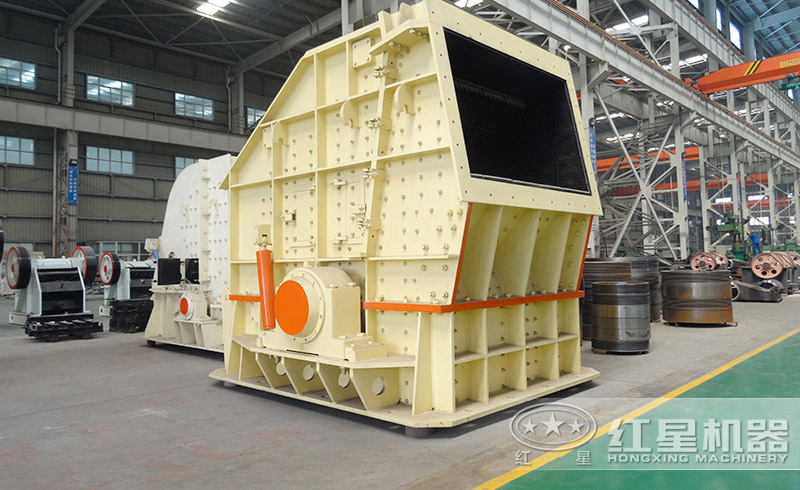

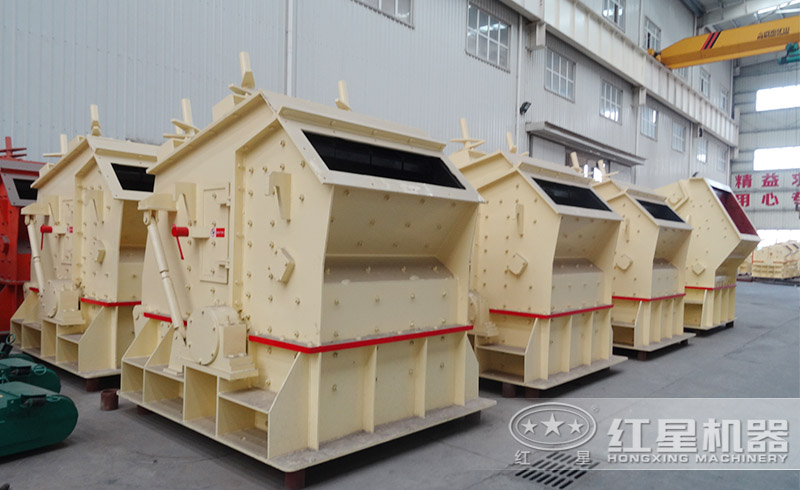

紅星反擊破碎機車間圖
1.反擊式破碎機的破碎比大、破碎效果好，成品多呈立方體，無張力和裂縫，且粒度可控。
2.反擊式破碎機的進料口徑大，碎腔深，物料通過量大，產量大。
3.反擊式破碎機設計合理，錘頭沖擊力大、耐磨性高、使用壽命長。
4.反擊式破碎機結構簡單、運行穩定，便于操作和維護，使用成本低。

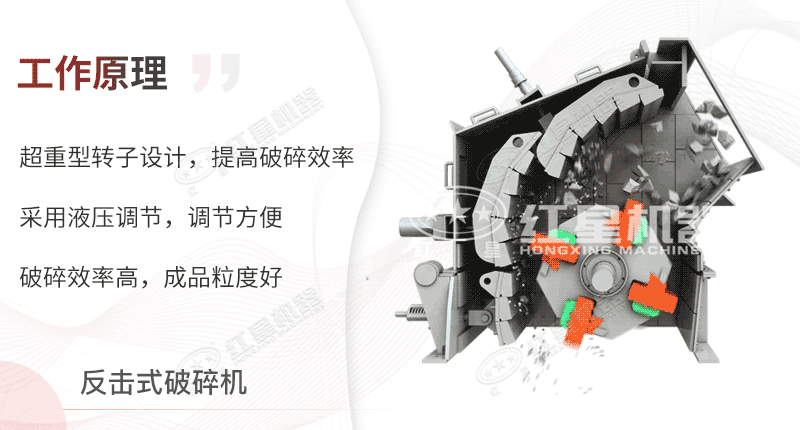

反擊破碎機是一種利用沖擊力來破碎物料的破碎機器。設備工作時，轉子在電動機的帶動下高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區內重新破碎，此過程重復進行，直到物料被破碎成所需粒度，由出料口排出，調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。物料由機器上部直接落入高速旋轉的轉盤，在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞，物料在互相撞擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，從下部直通排出，形成閉路多次循環，直至達到所要求的粒度。
1.反擊板
反擊板的作用是承受被板錘擊出的物料的沖擊，并將物料重新彈回沖擊區，在反復撞擊中破碎，直至獲得所需的產品粒度。
反擊板的形式很多，主要有折線形和弧線形兩類。折線形反擊板各點上的物料都是以近似垂直方向進行沖擊，因此可獲得更好的破碎效果。弧形反擊板能使物料在反擊板反彈出后，在圓心區形成激烈的沖擊粉碎，以增加物料的自由沖擊破碎效果。
反擊板一般采用鋼板焊成，其反擊面上裝有耐磨的襯板，但也可由反擊輥或篦條板組成。帶有篦條的反擊面產品細粒級含量較多，但存在結構復雜、反擊面磨損后難更換、磨損快等缺陷。
反擊破碎機的轉子大都采用整體鑄鋼制成，結構堅固耐用，易于安裝板錘，生產能力強，小型和輕型反擊式破碎機的轉子也可采用鋼板焊接而成。

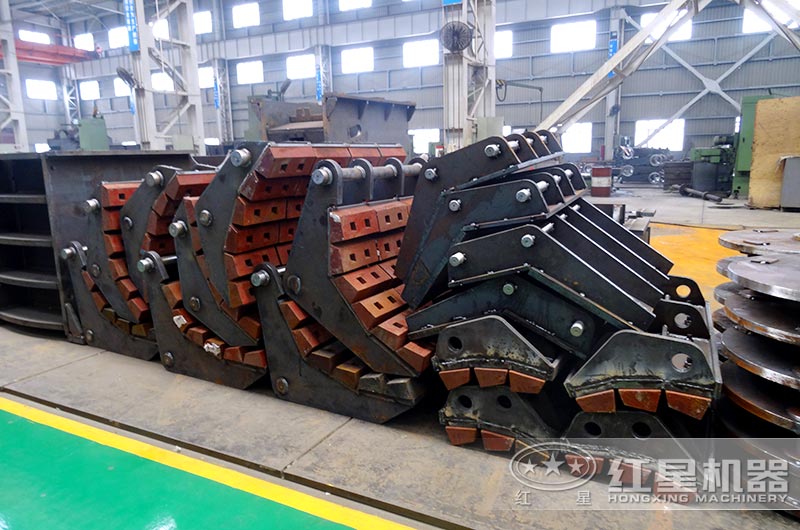

反擊式破碎機關鍵部件——反擊板
2.板錘
板錘的形狀與緊固方式及工作載荷密切相關，板錘的設計應滿足工作可靠、裝卸簡便和提高板錘金屬利用率的要求。板錘一般采用高鉻鑄鐵、高錳鋼或其它耐磨合金鋼制成，板錘的形狀很多，有長條形、T形、S形、工形、斧形和帶槽式等形狀，現在一般為長條形。

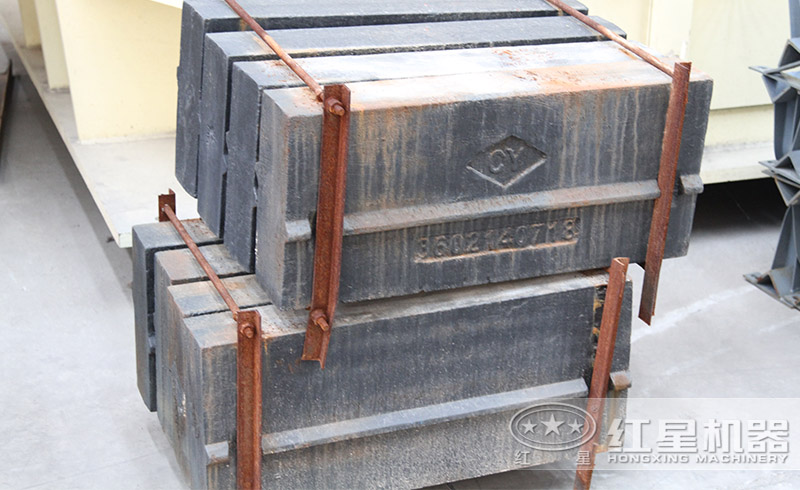

反擊式破碎機關鍵部件——板錘
(一)安裝：
1.反擊破碎機（反擊破）泵帶有振動性工作的機組，在安裝時和試車前應緊固好相關的緊固件，在生產運轉中也應定期檢查，隨時緊固。
2.安裝中應注意反擊破旋向(在帶輪上標有旋向箭頭)不可逆轉。
3.把反擊破電動機安裝好后，應根據安裝情況配備傳動帶、防護罩。
4.反擊板與板錘的間隙應按工作需要逐漸調小，調整后應用手轉動轉子，檢查有無撞擊。調整完畢后應鎖緊套筒螺母，防止反擊板受振動后螺母松動而逐漸下降與板錘相碰撞造成事故。
5.由于反擊破碎機（反擊破）的出料口在下部，安裝高度以及如何與進料、出料裝置配合，均應在系統設計中考慮好。

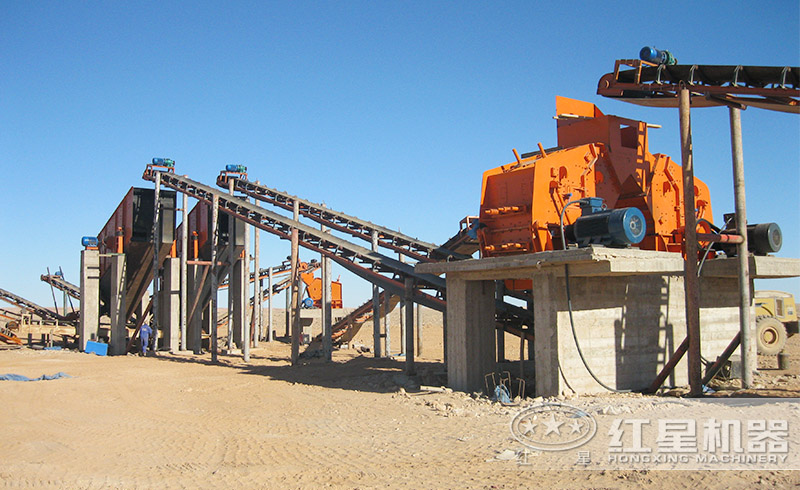

紅星反擊式破碎機安裝現場
（二）調試：
1.轉子在出廠前已經通過平衡處理，用戶一般不需要再作平衡試驗，在更換錘頭及轉子部件時，需要作平衡試驗。
2.主機安裝應調節平衡，主軸水平度誤差小于1mm/m，調整皮帶松緊度，固定電動機。
3.檢查各部件安裝位置是否移動、變形、鎖緊螺栓，檢查密封是否良好。
4.檢查電器箱接線及緊固情況，調整延時電器及過載保護器，接通電路試驗電機轉向，選擇合適規格的保險絲。
5.檢查液壓系統工作是否可靠，有無滲漏現象。
6.清除反擊破碎機內的異物，用手搬動轉子，檢查有無磨擦、碰撞。

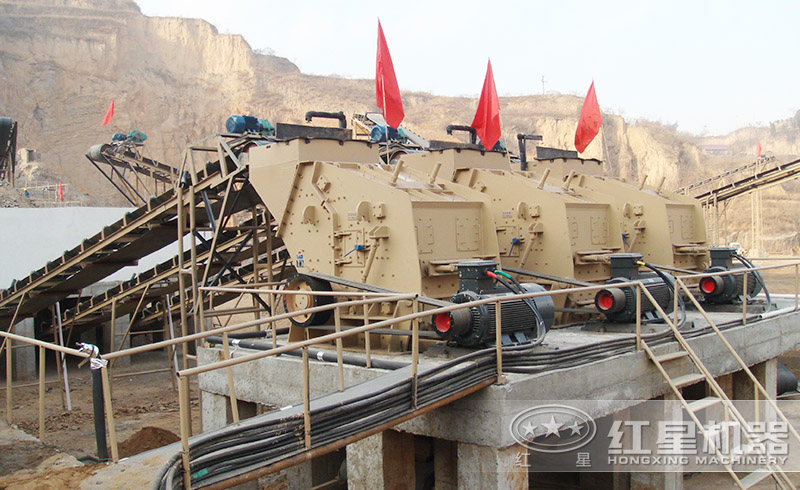

反擊式破碎機生產線現場
| 型號 | 規格 （mm） |
進料口尺寸 （mm） |
最大進料粒度 （mm） |
處理能力 （t/h） |
電機功率 （kw） |
外形尺寸 （長×寬×高） （mm） |
| PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
| PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
| PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
| PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
| PF-1315 | Φ1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
| PF-1320 | Φ1300×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
| PF-1520 | Φ1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
| PF-1820 | Φ1800×2000 | 1260×2040 | 800 | 300-800 | 6P 630-710 | 4400×3866×4009 |
作者：紅星機器 發布時間：2020-11-11 16:50:11 更新時間：2021-06-09 17:47:25
加工物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、方解石、石英石、混凝土骨料等
生產能力：50-500t/h
設備配置：振動給料機、復合式破碎機、反擊式破碎機、圓振動篩、顎式破碎機、皮帶輸送機以及集中電控裝置組成
