鄂式破碎機軸承相關結構設計包括：軸承相對機架的位置、軸承的軸向定位、軸承密封和機架軸承座等 4個方面，接下來河南紅星將為您詳細介紹鄂破機的軸承的相關結構設計。

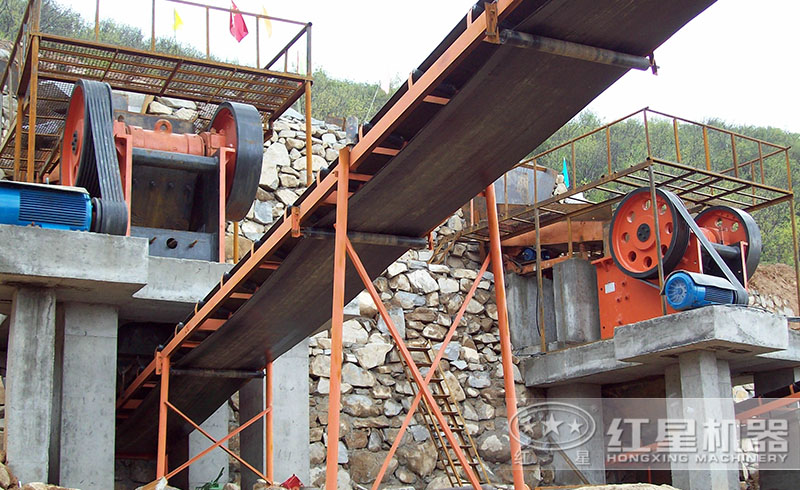

顎式破碎機應用廣泛，是各大砂石生產線的排頭兵
在高度方向，偏心軸的位置稱為動鄂的懸掛點，為了取得良好的進料口和排料口的動鄂運動軌跡，通常推薦低懸掛甚至零懸掛。在寬度方向，鄂式破碎機機架軸承的寬度中心應盡可能與機架側板厚度中心吻合，此時由飛槽輪懸臂對軸承的附加力矩將會最小。越是炮身越是拉不回來對不

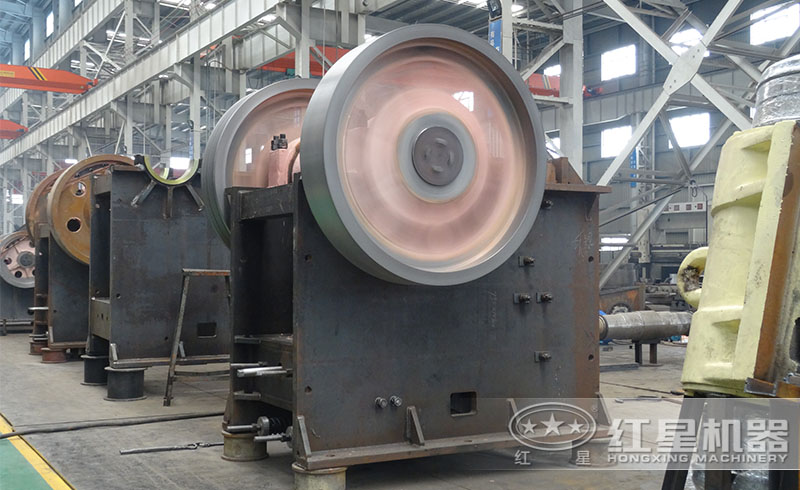

紅星鄂式破碎機生產車間——顎式破碎機機架
動鄂軸承內圈內側由偏心軸軸肩定位，外側由軸密封蓋借助機架軸承最終靠圓螺母擰緊定位。動鄂軸承外圈內側無定位，外側由動鄂密封蓋定位，此蓋用螺栓擰緊時，可墊紙墊片調節軸向間隙，使之貼緊，此蓋螺栓應設計多些并盡可能大，由齒板上的軸向力通過動鄂傳遞到軸承上，主要由此蓋承受。從紅星重工了解到，一旦螺栓不夠多或大，此處螺栓將松動，無法對動鄂軸承定位。鄂式破碎機機架軸承的內圈內側由偏心軸上軸密封蓋定位，可靠的設計是動鄂軸承內圈外側與機架軸承的內圈內側采用同一密封蓋，此蓋跨在偏心軸上必定隨軸旋轉，不會相對轉動而發熱。

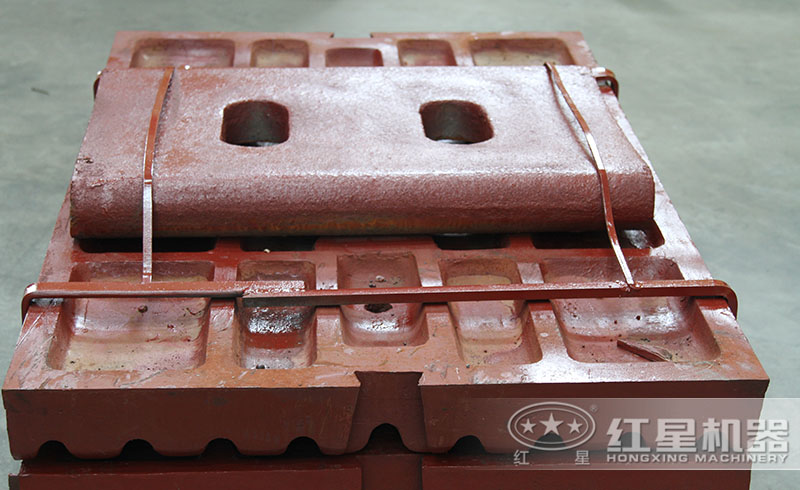

顎式破碎機的關鍵零部件——鄂板
當軸承采用油脂潤滑時，鄂式破碎機普遍采用迷宮密封，按密封位置迷宮可采取徑向或軸向兩種，一般用徑向密封比較易布置。對大型規格鄂式破碎機由于偏心軸撓度較大，易引起迷宮相碰，且采用較大的間隙。為加強迷宮密封效果，可以在迷宮處專門設油脂加入孔，加入硬脂來密封軸承。

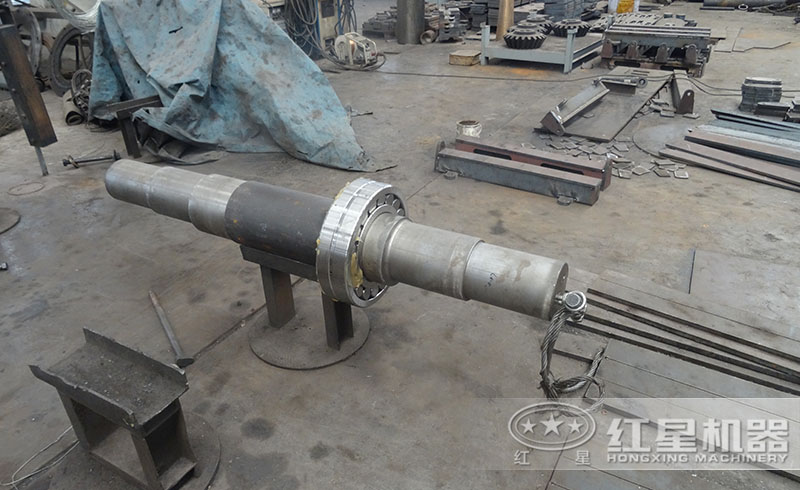

紅星破碎機生產車間——破碎機軸承
動鄂軸承安裝在動鄂軸承孔內，不存在單獨軸承座，而機架軸承座有分體式和整體式兩種，由于鄂式破碎機機架軸承的主應力方向往往與垂直線方向偏15°左右，因此不適宜用水平剖分的上下分體式軸承座，尤其是大型規格軸承，否則在傾斜的重型沖擊負荷下，分體式軸承座受到側向力會引起內孔變形，從而破壞軸承。
紅星顎式破碎機生產車間——顎式破碎機軸承座
顎式破碎機是砂石生產線中的常用設備，也是大多數碎石生產線的排頭兵，適用范圍十分廣闊，具有進料口徑大、破碎比大、產量高、壽命長等眾多優點。

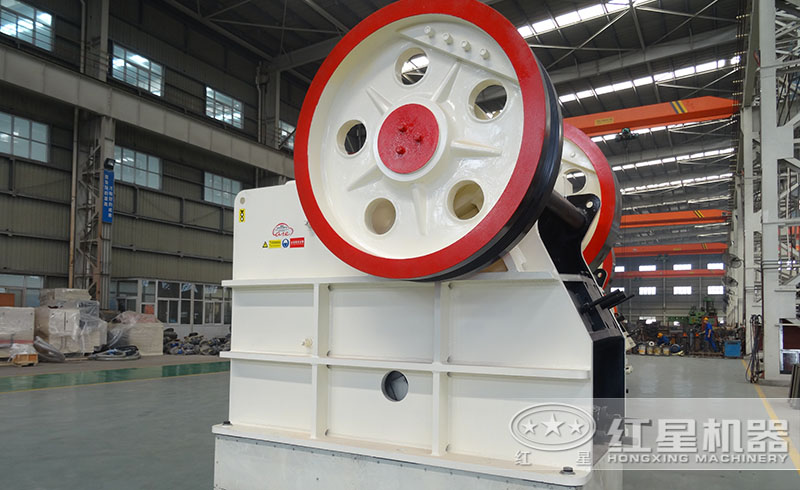

河南紅星40年老廠家，鄂破機質量可靠，廠家直銷，價格實惠
俗話說，“知己知彼百戰百勝”，充分地認識了解鄂式破碎機軸承相關結構設計及其他相關信息，有利于我們更好地選購顎式破碎機，在安裝、使用過程中更加高產。對顎式破碎機感興趣，想要了解更多有關顎式破碎機相關信息的用戶，可免費咨詢河南紅星，將有專業的技術人員實時在線為您服務。
