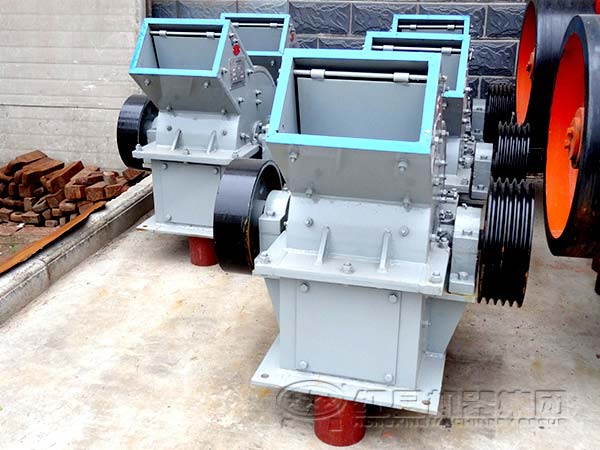

錘式破碎機作業時，由轉子帶動錘頭高速回轉，沖擊物料，使物料沿著自然裂隙、層理面和節理面等脆弱部分而破碎。由于設備的作業環境很惡劣，如果設備的結構設計部合理，會影響作業效率。因此，錘式破碎機主要部件的合理設計非常重要。那么，錘式破碎機主要部件的設計要求有哪些呢？

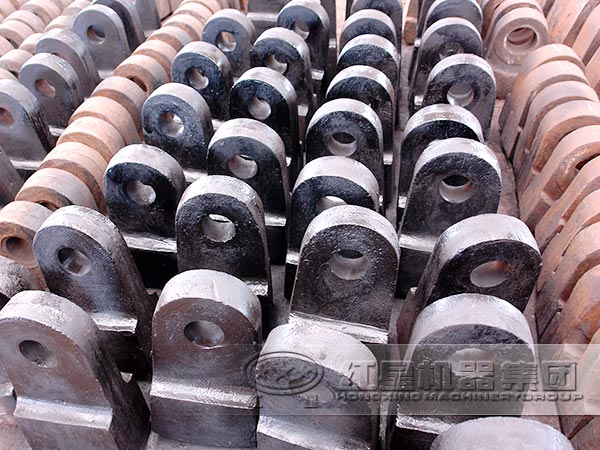

一、正確選擇錘頭重量：錘式破碎機錘頭越重，動能越大，破碎效率越高。如果錘頭超重，旋轉的慣性矩越大，傳動、聯接件的負荷也越大，結果造成設備笨重。因此，錘頭的重量要適中，理想的錘頭重量應滿足錘擊一次，物料就粉碎、無用功降到較小的值，同時錘頭不應向后傾斜，即便錘頭向后傾斜也不應影響下一次錘擊效果。

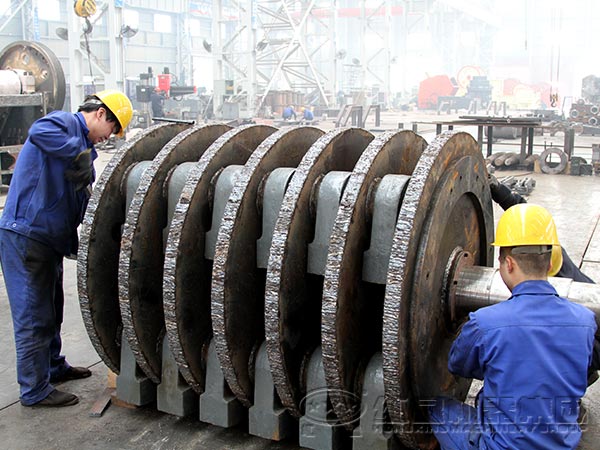

二、合理設計轉子部：轉子部直接影響到錘式破碎機工作效率和可靠性，轉子部首先應該進行力學設計。完成力學設計后，可進行轉子部的結構設計。
三、傳動系統采用”繞線電機一皮帶輪一轉子軸“的模式。傳動系統功能是驅動靜轉矩小、加速轉矩大的轉子體。繞線電機一皮帶輪一轉子軸，這種傳動可以通過更換皮帶輪，改變傳動比，實現對破碎不同物料的需要。采用帶傳動可以吸振，還有一定程度的過載能力，同時大皮帶輪兼起飛輪作用。因此，這種裝置是錘式破碎機經濟合理的傳動方式。
四、機架設計要便于其他部件的安裝。從破碎機理可知，機架上的反擊板強度、剛度、緊固件要周密計算。而且下機殼要便于加工、運輸、更換篦板、襯板和觀察錘頭磨損情況。上機殼結構還必須便于安裝、檢修更換錘頭，各部分的接合面應用橡膠進行密封。
五、采用橫向篦條封閉型結構的篦板。目前錘式破碎機的排料篦板大都采用橫向篦條的封閉型結構。由于錘式破碎機入料粒度大，工作條件惡劣，承受力大。所以要采用不等邊梯形篦條，這種篦條縫刃迎著采料面，可適當改善排料條件。

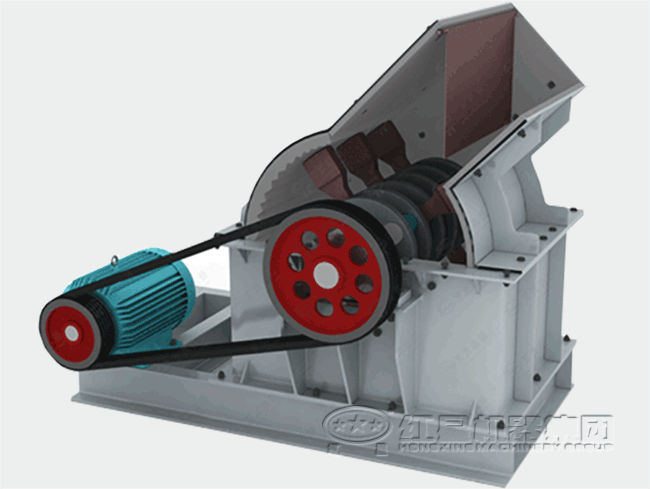

錘式破碎機工作原理
