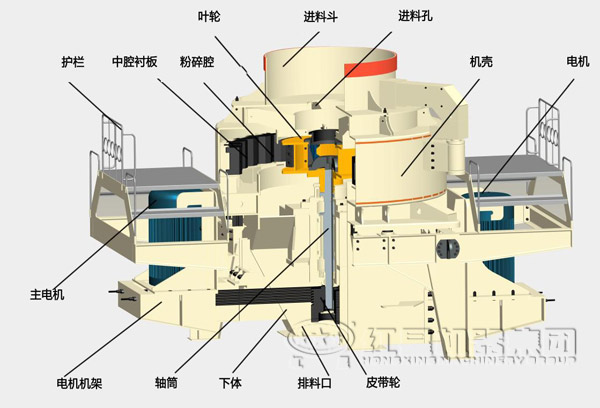

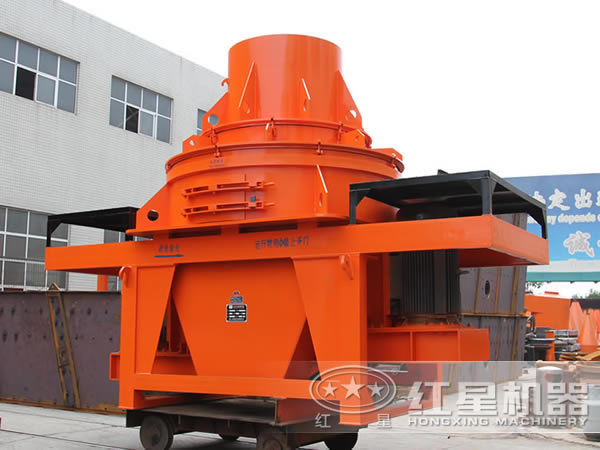

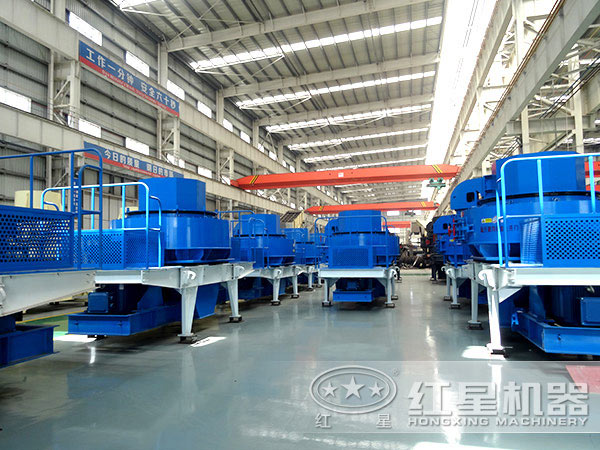

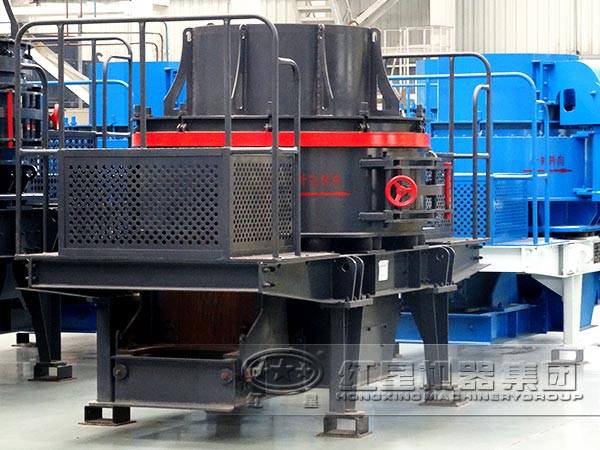

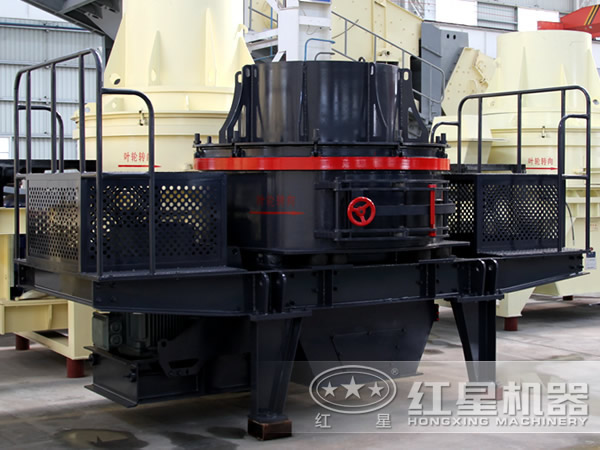

TK系列沖擊式破碎機也稱高產制砂機，廣泛應用于各種礦石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬、特硬物料的中、細碎領域。在機制建筑砂、石料以及各種冶金礦渣的破碎中更是得到普遍使用，特別對中硬、特硬物料比其他類型的破碎機更具有優越性，產量功效高。目前已經替代錘式破碎機、對輥破碎機、棒磨機等傳統設備，成為制砂行業的主流設備。立軸沖擊式破碎機主要由進料斗、吊架、渦流破碎腔、葉輪體、主軸總成、底座、傳動裝置、支架及潤滑裝置等幾部分組成。
1.進料斗：進料斗的結構為一倒立的棱臺體，進料口設置耐磨環，從給料設備的來料經給料斗進入破碎機。
2.吊架：吊架安裝在渦流破碎腔的中間葉輪的上部，物料經中心入料管進入葉輪，被加速到較高速度拋射出去，不增加功率消耗，增加生產能力，提高破碎效率，同時對葉輪上端面也起到保護作用。
3.渦流破碎腔：渦流破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦流破碎腔內高速旋轉，渦流破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦流破碎腔內，由物料襯層將破碎作用與渦流破碎腔壁隔開，使破碎作用僅用于物料之間，起到耐磨自襯的作用。
4.葉輪：葉輪是由特殊材料制作的空心圓柱體，安裝在主軸總成上端，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是沖擊破碎機的關鍵元件。物料由葉輪上部分料器的中心入料管進入葉輪的中心。
5.主軸總成：主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。主軸總成由軸承座、主軸、軸承等組成。
6.底座：渦流破碎腔、主軸總成、電動機、傳動裝置均安裝在底坐上，底座結構形狀，中部為四棱柱空間， 四棱柱空間的中心，用于安裝主軸總成，兩側形成排料通道。雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上。
7.傳動裝置：采用單電機或雙電機驅動的皮帶傳動機構，雙電機驅動兩臺電動機分別安裝在主軸總成兩側，兩電機皮帶輪用皮帶與主軸皮帶輪相連，使主軸兩側受力平衡,不產生附加力矩。
8.支架：根據破碎機工作場所不同--露天作業或室內作業，可以考慮配置支架或不配置支架。
9.潤滑系統：采用特級潤滑脂（滴點290～320度）集中潤滑，潤滑部位為主軸總成上部軸承和下部軸承兩處，為使注油方便，用油管引到機器外側，用于油泵定期加油。
