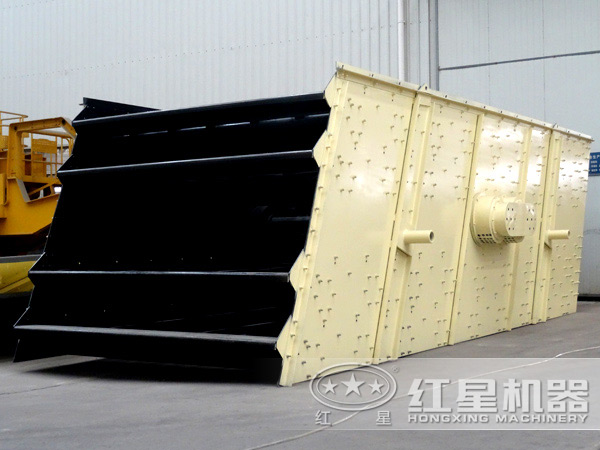

圓振動篩主要用于砂石場，作為破碎機械的配套設備，對各類建材石料進行分級作業。也可用于煤炭、礦山、水電、化工等行業的物料篩分。主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。我公司生產的Yk系列圓振篩主要由篩箱、激振器、傳動裝置、支承裝置等零部件組成。 下面我們來介紹一下圓振動篩的主要結構特征 。
激振器為單軸塊偏心、外置式激振器結構。兩個激振器均由主偏心塊、付偏心塊、軸承、保護罩等零件組成并用螺栓分別固定在篩箱的兩塊側板之上。激振器之間用萬向節傳動軸連接，使它們能保持同步運轉。
篩箱由側板、橫梁、篩網、加強鋼板等組成。為保證牢固可靠，篩機側板采用整塊鋼板，除橫梁鋼管與法蘭連接處焊接外，其它各部位均采用扭剪形高強度螺栓聯接。篩網用專用拉板拉緊，裝拆方便、工作可靠。
在支座上有橡膠彈簧。橡膠彈簧是彈性元件，篩箱通過橡膠彈簧支承在支座上，以隔離篩箱的振動。
電動機經過輪胎式聯軸器與激振器相聯，以實現運動的傳遞。
