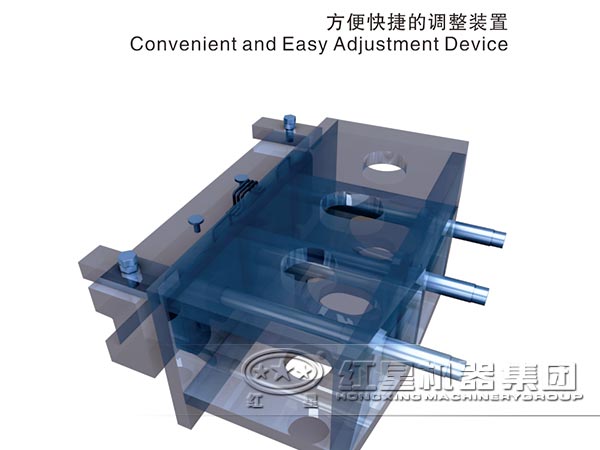

為了使鄂式破碎機調整座能更好地承受破碎力，減少彈性變形，使其能更好滿足礦石破碎要求，對其結構進行有限元優化計算。紅星重工采用Cosmosl Works工程分析軟件對調整座進行優化設計。其步驟為:
1.優化目標：定義鄂式破碎機調整座體積為優化目標函數。
2.設計變量：由于鄂式破碎機的結構所限，調整座的外部尺寸不能變化。從有限元得知，應力較大的位置在開出方孔的圓角處。
3.定義行為：約束為保證調整座在結構優化前后的強度和剛度不變，即應力值相近，取優化前經有限元計算出的較大應力值228.6MPa作為行為約束尺寸。
4.網格劃分：第1次優化循環前的網格采用優化前創立靜態分析的網格，在優化的每一次循環中都對網格重新劃分。
5.運行優化：程序在優化的過程中，當確定了優化循環次數，點擊運行優化程序后，優化自動進行。在優化過程中，可以直接從模型中看到設計變量在每次設計周期中改變的數值，直到程序計算出較優結果為止。
6.顯示結果：當模型完成優化分析后，得出原始和最后設計、某周期的設計歷程、收斂(迭代)圖、局部趨勢圖解等項目。
